Vai trò và cấu tạo của đồ gá lắp ráp hiện nay

Đồ gá lắp ráp chính là một thiết bị dùng để định vị các chi tiết trong các sản phẩm cần được lắp ráp. Sản phẩm giúp đảm bảo độ chính xác cũng như chất lượng sau gia công và luôn yêu cầu độ chính xác vô cùng cao. Bởi vậy hãy cùng TCI tìm hiểu về vai trò cũng như cấu tạo cả sản phẩm Assembly Jig

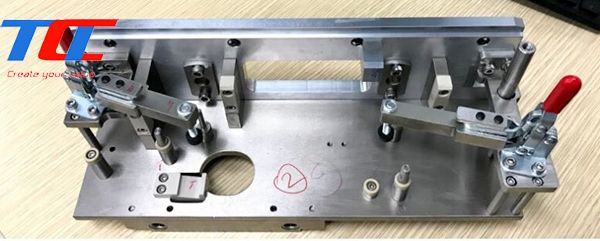

Đồ gá lắp ráp là gì?

Đồ gá lắp ráp hay còn gọi là Assembly Jig là loại đồ gá được dùng trong nhà máy sản xuất công nghiệp phục vụ các công đoạn lắp ráp. Bao gồm rất nhiều loại, từ đơn giản cho tới phức tạp và có độ chính xác cao.

+ Đồ gá trong lắp ráp đơn giản chính là sản phẩm không đòi hỏi độ chính xác cao cũng như là không có nhiều yếu tố kỹ thuật cao

+ Bên cạnh đó thì sản phẩm này phức tạp  thì sẽ là sản phẩm yêu cầu yếu tố kỹ thuật cao, giá thành cao và chế tạo càng khó

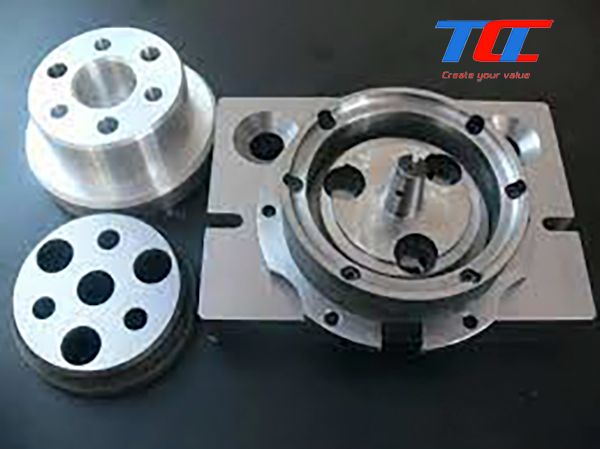

Vai trò của lắp ráp đồ gá

Đồ gá lắp ráp giúp chúng ta có thể định vị cũng như là kẹp chặt các chi tiết trong quá trình lắp ráp.

Đồ gá, lắp ráp JIG là loại đồ gá được sử dụng trong dây chuyền lắp ráp để phục vụ cho quá trình lắp ráp một bộ phận hoặc một kiện. Sản phẩm gá lắp ráp này có thể là phụ tùng ô tô, xe máy trong các nhà máy sản xuất hoặc các nhà máy lắp ráp cơ khí.

Đồ gá lắp tùy theo sản phẩm sẽ có nhiều loại, từ đơn giản đến phức tạp và có độ chính xác cao. Đồ gá đơn giản thường được cho các công việc lắp ráp không yêu cầu độ chính xác quá cao. Nó có thể chỉ là các cấu trúc cụm cơ khí. Đồ gá được lắp ráp phức tạp ngoài kết cấu cơ khí còn có sự góp mặt của các bộ phận: khí nén, thủy lực, cảm biến vị trí, cảm biến hành trình…

Với xu hướng phát triển của ngành công nghiệp tự động hóa, đồ gá không chỉ đơn thuần sử dụng cho các thao tác của người lao động. Sự can thiệp và hỗ trợ của các hệ thống tự động hóa, điều khiển và robot là không thể thiếu và dần trở thành xu hướng của thiết kế  và lắp ráp hiện đại

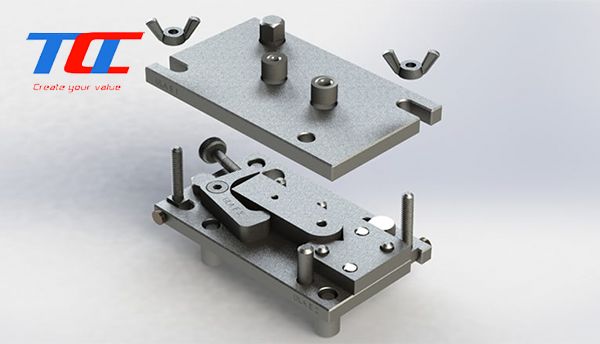

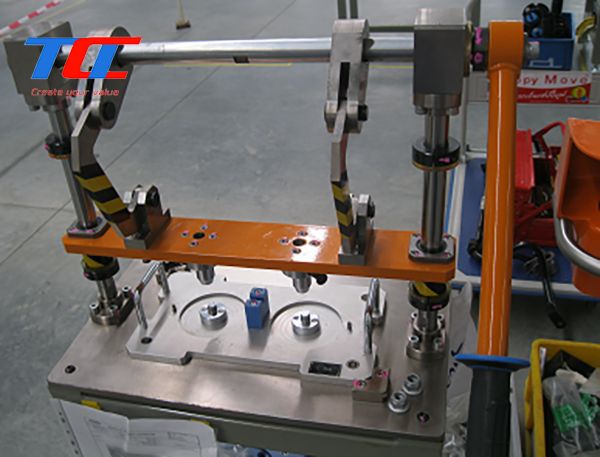

Cấu tạo của Assembly Jig

Đồ gá Assembly có cấu tạo 4 bộ phận cơ bản như sau

+ Thân đồ gá: Đây chính là một cấu trúc dạng tấm, hộp hoặc là khung. Trong đó thì các thành phần đã được gia công tỉ mỉ

+ Về cơ cấu định vị: Phần này dùng để xác định vị trí phôi trong đồ giá lắp ráp.

+ Về cơ cấu kẹp chặt: Sẽ giúp đảm bảo chắc chắn cho các phôi ở vị trí được định vị.

+ Các cơ cấu phụ khác sẽ là thành phần hướng dẫn dụng cụ cắt sẽ xảy ra trong trường hợp khuôn hay là sẽ trợ giúp trong trường hợp vật cố định.

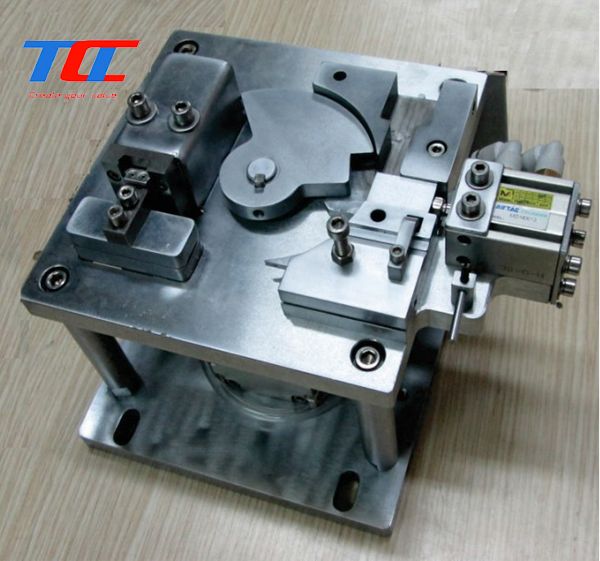

Phân loại các loại đồ gá về lắp ráp hiện nay

Đồ gá lắp ráp vạn năng

Đây là sản phẩm được dùng trong lắp ráp hàng hóa đơn lẻ và hàng công nghiệp với số lượng nhỏ. Được áp dụng cho nhiều loại chi tiết cũng như sản phẩm khác nhau ví dụ như: bàn lắp ráp, khối V, ke gá hay các loại kích nâng cũng như các cơ cấu phụ khác

Đồ gá trong lắp ráp điều chỉnh

Sản phẩm này được dùng trên các máy phay CNC hoặc là các máy khoan CNC. Trên chi tiết cơ sở có thể để đồ gá thì người ta gia công các hệ lỗ để lắp ghép các chi tiết định vị  cũng như là để kẹp chặt khi muốn tạo thành đồ gá mới

Hệ lỗ trên đế đồ gá lắp ghép điều chỉnh sẽ đảm bảo độ chính xác cho từng sản phẩm, độ cứng vững cũng như là độ ổn định cho từng sản phẩm

Đồ gá trong lắp ráp chuyên dùng

Đây chính là loại được dùng rộng rãi cho dạng sản xuất hàng loạt số lượng lớn và hàng khối. Sản phẩm này dùng để lắp ráp các nguyên công cố định và cho ra một chi tiết hoặc sản phẩm cố định.

Dựa vào những chức năng chính của đồ gá chuyên dùng mà người ta chia thành 2 loại:

+ Đồ gá lắp dùng để kẹp chặt những chi tiết hoặc bộ phận của sản phẩm khi lắp ráp.

+ Đồ gá của lắp ráp dùng để gá đặt chính xác các đối tượng sắp được lắp ráp.

Ứng dụng của Assembly Jig trong lắp ráp sản xuất

Đồ gá trong lắp ráp có thể giúp chúng ta cảm thấy dễ dàng và đẩy nhanh quá trình lắp ráp. Nó giúp tối ưu thời gian của quá trình tự động hóa từ đó giảm thiểu thời gian lắp ráp và giảm yêu cầu về các trình độ thao tác.
