Các thuật toán nâng cao của công nghệ iMachining SolidCAM mang đến tiến bộ tuyệt vời cho Phay 3D. Với tính năng tự động hóa và công nghệ sáng chế thông minh, độc đáo, iMachining SolidCAM là phần mềm CAM mang lại cho bạn nhiều tiền nhất và là phần mềm CAM tốt nhất cho các máy CNC phay – tiện nâng cao, máy CNC Swiss Type.

Chỉ có công nghệ iMachining 3D SolidCAM mới có thể mang đến một kết quả gia công đáng kinh ngạc, thường xuyên tiết kiệm hơn 70% thời gian gia công. iMaching 3D là đường chạy dao tự động phay tốc độ cao, tối ưu gia công thô theo “hình bậc thang”, và gia công thô cho tất cả hình lăng trụ và các hình 3D cơ bản. Các thuật toán nâng cao của công nghệ iMachining mang đến tiến bộ tuyệt vời cho Phay 3D.

iMachining 3D SolidCAM tối ưu 70% thời gian gia công

Tối ưu lát cắt trục Z Machining

  • Sử dụng thuật toán iMachining 2D đã được chứng minh để tạo đường dao cụ tối ưu, đường chạy dao hình xoắn ốc.
  • Có được chu kỳ gia công ngắn nhất có thể bằng cách phân tích và xác định khu vực vật liệu cần loại bỏ tiếp theo và ở mức Z nào.

Gia công thô từng bước xuống và gia công thô từng bước còn lại

  • Đầu tiên, dao cắt ăn xuống đến hết chiều sâu của dao hoặc chi tiết theo từng bậc trước, tạo ra các đường chạy dao gia công thô.
  • Gia công từng bước lên theo bậc thang loại bỏ các vật liệu còn lại trên sườn. (Gia công theo từng lát, bậc để tạo sườn vách.)
  • Lựa chọn phương pháp (thứ tự) gia công hợp lý.

Đúng biên dạng bước tiến thông minh

  • Bước tiến loại bỏ chính xác vật liệu còn lại, chỉ có mức z được tối ưu hóa theo khu vực, để đạt được biên dạng chuẩn với gia công tối thiểu.
  • Với mỗi độ dốc, bước tiến thay đổi để duy trì kích thước biên dạng chuẩn trong suốt quá trình hoạt động.
  • Giá trị True Scallop (khoảng cách giữa đỉnh và rãnh) do người dùng kiểm soát.

Rút dao lên thông minh theo hướng xoắn ốc

  • iMachining 3D SolidCAM thực hiện rút dao lên loại bỏ các vật liệu còn lại để tăng độ chính xác, tối ưu hóa bước tiến theo từng khu vực, để đạt tối ưu trong gia công sản phẩm.
  • Mỗi độ dốc thay đổi bước tiến và khoảng rút dao tự động để duy trì đúng biên dạng và tối ưu trong suốt quá gia công.
  • Giá trị rút dao và bước tiến (khoảng cách giữa đỉnh và đáy) người sử dụng có thể thiết lập được.

Tối ưu tái định vị & Khu vực gia công thông minh

  • “Sắp xếp đường chạy dao thông minh” và “ Liên kết 3D Z-Level”, liên kết các lát cắt ngắn, giảm đáng kể các lần rút lại và chuyển động dao cụ không cần thiết.
  • Định vị lại các đường vòng, sử dụng tốc độ di chuyển trục chính cao ở cấp độ gia công hiện tại, tiết kiệm thời gian gia công.
  • Tất cả các chuyển động định vị bao gồm các cung dẫn vào / ra (trong mặt phẳng) hoặc các đường cong (spline) 3D mượt mà để chuyển động liên tục trơn tru giúp giảm thời gian chu kỳ gia công và hao mòn máy.

iMachining 3D SolidCAM loại bỏ “cắt không” (đường chạy dao không)

  • Đường công cụ tối ưu chỉ cắt vật liệu, còn lại thì loại bỏ.
  • Không cắt không – tất cả các đường chạy dao được điều khiển bởi mô hình 3D và phôi được cập nhật động.
  • Mô hình 3D của phôi được cập nhật chính xác sau mỗi phân đoạn chuyển động của dao.

Điều chỉnh khoảng rút dao tự động

  • iMachining 3D SolidCAM sử dụng thuật toán Technology Wizard tối đa hóa hiệu suất và hiệu quả bằng cách tự động điều chỉnh các điều kiện cắt ở mỗi Z level (mỗi lớp cắt theo trục Z).
  • Điều kiện cắt tối ưu cho từng độ sâu cũng làm giảm đáng kể độ mài mòn của dụng cụ.

Tự động gia công thô Prismatic chi tiết và bán tinh

  • Tự động nhận dạng và độ sâu hình học, không xâu chuỗi hoặc phác thảo.
  • Hoàn toàn tự động bảo vệ va chạm với phôi.
  • Tự động gia công thô và gia công vét lại chỉ trong một lựa chọn.

Đường vào/ra dao theo tiếp tuyến

  • Quá trình vào dao và ra dao được tự động tính toán khi vào và thoát khỏi “chi tiết gia công”.
  • Chuyển động mượt mà cho phép nhanh hơn, hiệu quả hơn
  • Tăng tuổi thọ dao cụ và độ bền máy móc
  • Sử dụng công nghệ iMachining 2D đã được chứng minh để quản lý ‘Điều kiện cắt’ cho mỗi bước xuống
  • Tự động điều chỉnh độ sâu cắt khác nhau ở bước xuống và bước lên để giảm thời gian của chu kỳ gia công

iMachining 3D SolidCAM tự động thực hiện xác định “điều kiện cắt”

  • Sử dụng công nghệ iMachining 2D đã được chứng minh để quản lý ‘Điều kiện cắt’ cho mỗi bước xuống
  • Tự động điều chỉnh độ sâu cắt khác nhau ở bước xuống và bước lên để giảm thời gian của chu kỳ gia công

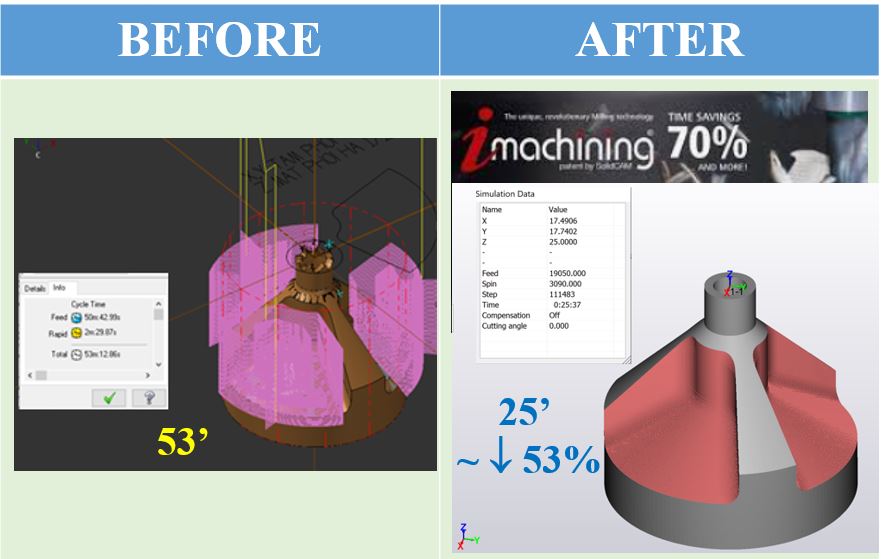

Hình ảnh so sánh trước và sau khi áp dụng iMachining tại TCI.
